Схема подключения реле давления и реле сухого хода: советы и инструкции

Насосные станции для водяных систем широко используются в различных областях: от сельского хозяйства до промышленности. Однако без правильного подключения и управления такой системой, она может работать неэффективно или даже привести к аварии. Один из ключевых элементов, который необходимо учесть при установке насосной станции — это установка и подключение реле давления и реле сухого хода.

Реле давления служит для контроля давления в системе и автоматического включения/выключения насоса в зависимости от установленных параметров. Правильная настройка реле давления позволяет оптимизировать работу насосной станции, обеспечить стабильное давление в системе и снизить энергопотребление. С помощью реле давления можно также защитить насос от перегрузки и аварийных ситуаций.

Реле сухого хода — это важный компонент системы, который предотвращает повреждение насоса при отсутствии жидкости в системе. Это особенно актуально для насосных станций, работающих с водой. Реле сухого хода обнаруживает отсутствие потока в системе и автоматически отключает насос, чтобы избежать его износа и поломки. Кроме того, реле сухого хода может использоваться для предотвращения перегрева насоса и системы, если отсутствие жидкости продолжается длительное время.

Пример автоматического водоснабжения

Оба этих реле имеют свои особенности подключения и настройки. Важно подобрать и установить их в соответствии с требованиями и характеристиками конкретной системы. Это можно сделать с помощью специалиста или, при наличии соответствующих знаний, самостоятельно, следуя инструкциям и советам от производителя. Правильное подключение реле давления и реле сухого хода обеспечит эффективную и безопасную работу насосной станции, продлит срок ее службы и снизит затраты на обслуживание и ремонт.

Подключение реле давления и реле сухого хода для водяных насосных станций

При оборудовании водяных насосных станций необходимо правильно подключить реле давления и реле сухого хода для обеспечения их надежной работы.

Реле давления

Реле давления предназначено для контроля давления в системе и управления насосом в зависимости от изменений этого давления. Оно подключается к выходу насоса и монтируется на металлическую поверхность или на специальную панель.

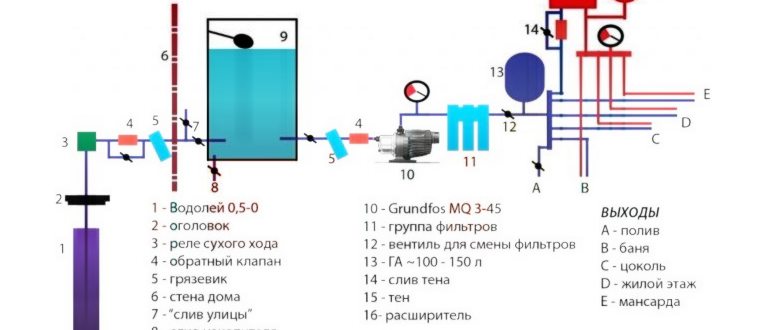

Схема расположения датчика

При подключении реле давления необходимо обратить внимание на правильную полярность подключения, чтобы избежать неисправностей. Компоненты реле давления должны быть надежно закреплены и изолированы от вибрации и влаги.

Реле сухого хода для водяных насосных станций

Реле сухого хода предназначено для защиты насоса от работы в сухом режиме, когда нет подачи воды. Это важная составляющая системы, так как работа насоса без воды может привести к его повреждению.

Подключение реле сухого хода осуществляется после реле давления и перед насосом. Оно следит за наличием воды в системе и отключает насос, если вода отсутствует. Реле сухого хода может быть установлено на панель насосной станции или на металлическую поверхность.

При подключении реле сухого хода также необходимо следить за правильной полярностью подключения и обеспечить надежное закрепление компонентов.

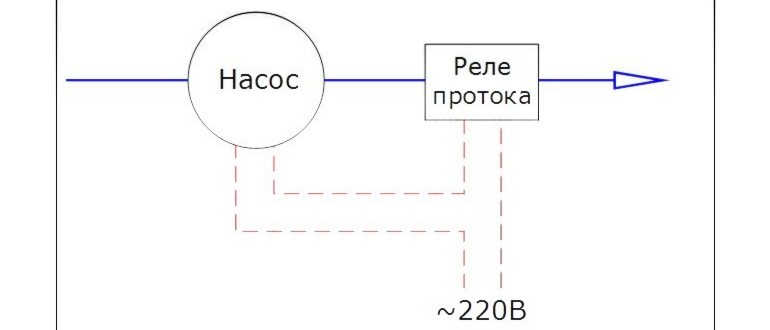

Электрическая схема подключения

Подключение реле сухого хода для водяных насосных станций

Реле сухого хода – это важное устройство, которое помогает предотвратить проблемы с насосными станциями, связанные с недостаточным уровнем воды или сухим ходом. Подключение данного реле необходимо для обеспечения нормальной работы и защиты насосного оборудования.

Для подключения реле сухого хода для водяных насосных станций необходимо следовать инструкции производителя и учесть особенности каждой модели реле. Обычно подключение осуществляется посредством соединения проводов с соответствующими клеммами на реле и на насосе или другом оборудовании.

Важным моментом при подключении реле сухого хода является определение места установки реле. Оно должно быть расположено таким образом, чтобы его датчиков было максимально погружено в воду. Это позволит реле точно определять уровень воды, а следовательно, своевременно отключать насос и предотвращать его работу на сухом ходу.

При наличии реле протока в системе насосной станции, его подключение необходимо осуществлять с учетом схемы и инструкции производителя. Реле протока контролирует стабильность потока в системе и при необходимости может отключать насос для предотвращения повреждения оборудования. Такое реле является дополнительной мерой безопасности и помогает предотвратить возможные аварийные ситуации.

Советы при подключении реле давления и реле сухого хода

При подключении реле давления и реле сухого хода для водяных насосных станций, есть несколько важных рекомендаций, учитывая особенности работы и функциональность данных устройств.

Реле сухого хода для водяных насосных станций:

  • При установке реле сухого хода необходимо учесть правильное расположение и ориентацию устройства, чтобы его датчик находился в середине или ближе к концу трубопровода;
  • Тщательно проверьте уровень воды в баке, после чего установите реле и настройте его в соответствии с желаемым уровнем срабатывания;
  • Обратите внимание на принцип работы реле сухого хода — оно реагирует на отсутствие потока воды, поэтому перед использованием реле, убедитесь в исправности насоса и трубопровода;
  • Корректное подключение к электрической сети, соблюдение полярности и соблюдение показаний на индикаторе помогут избежать неполадок и снизить риск повреждения устройства.

Реле протока для водяных насосных станций:

  • Перед установкой реле протока необходимо убедиться, что насос функционирует должным образом, а система гидравлики работает без проблем;
  • Точно определите место, где необходимо разместить датчик реле протока, учитывая особенности потока воды;
  • При правильной установке и настройке реле протока, вы сможете контролировать минимальный и максимальный уровень потока, что обеспечит безопасность и эффективную работу насосной станции;
  • Следите за правильной электрической разводкой и подключением реле протока, чтобы избежать неполадок и повреждений.

Инструкции по подключению реле протока

Реле протока является важным элементом в системе управления насосных станций. Оно предназначено для контроля и защиты насосов от нежелательных ситуаций, связанных с отсутствием протока или низким давлением в системе.

Для правильного подключения реле протока необходимо соблюдать следующие шаги. Во-первых, прежде чем приступить к установке, необходимо отключить электропитание насосной станции. Это гарантирует безопасность и избегает возможных повреждений оборудования.

Во-вторых, следует определить место установки реле протока. Оно должно быть удобно доступным для мониторинга и обслуживания. Рекомендуется выбрать место, близкое к насосам и водопроводной системе, для более точного контроля протока.

Когда место установки выбрано, можно приступать к подключению реле протока. Для этого необходимо подсоединить провода, исходя из данной в инструкции схемы подключения. При этом необходимо обратить внимание на правильную полярность и цветовую разметку проводов.

После подключения проводов следует включить электропитание и проверить работоспособность реле протока. Для этого можно использовать распределитель системы управления или специальные индикаторы. В случае правильного подключения и настройки, реле протока заработает и будет готово к защите ваших водяных насосных станций.

Реле Сухого Хода Для Водяных Насосных Станций Реле протока

Реле сухого хода для водяных насосных станций является неотъемлемой частью системы контроля протока. Оно обеспечивает надежную защиту насосов от работы в сухом режиме, что может привести к их повреждению.

Для правильного подключения реле сухого хода необходимо провести следующие действия. Во-первых, отключите электропитание насосных станций. Это важно для безопасного подключения и настройки реле.

Затем выберите удобное место для установки реле сухого хода. Оно должно быть доступным для контроля и обслуживания. Рекомендуется выбирать металлические поверхности или специальные крепежные элементы для установки, чтобы обеспечить надежное крепление реле.

После выбора места установки реле сухого хода, можно приступать к подключению. Следуйте схеме подключения, предоставленной в инструкции. Подключите провода с учетом полярности и цветовой разметки, чтобы избежать ошибок.

После подключения проводов включите электропитание и проверьте работоспособность реле сухого хода. Обратите внимание на правильную настройку параметров, таких как задержка включения и отключения. В случае правильной настройки, реле сухого хода будет защищать ваши водяные насосные станции от работы в сухом режиме.
