Трубогиб для профильной трубы своими руками: устройство, чертежи, размеры и инструкция по сборке

Сделать хороший трубогиб с помощью молотка, отвертки и шурупов не удастся.

Мнение эксперта

Супер Марио, Доктор сантехнических наук

По всем вопросам обращайтесь ко мне!

Задать вопрос эксперту

Как сделать трубогиб своими руками: примеры лучших самоделок При помощи рычага проводится оборачивание заготовки вокруг шаблона, в качестве которого также применяется ролик определенного диаметра.

• 1 — Деревянная плита; 2 — Швеллер; 3 — Болт;
• 4 — Уголок; 5 — Специальный сухарь; 6 — Прижимной ролик;
• 7 — Ручка; 8 — Хомут; 9 — Направляющий ролик;
• 10 — Крепежные болты уголков.

Трубогиб для профильной трубы своими руками — чертежи, схемы

Трубогиб своими руками для круглой трубы: чертежи, размеры, видео

Для получения равномерного изгиба, трубу каждый прокат вставляют противоположной стороной.

Трубогиб своими руками: 8 вариантов как сделать в домашних условиях

Простейшие кустарные способы, помогающие сделать один-два сгиба, не применяя при этом какую-либо оснастку.

Конструкция трубогиба

основания толстой металлической платформы, на которую крепят остальные детали;.

1. Передача усилия проводится через рабочую жидкость, в качестве которой используется масло или вода. Все магистрали должны обладать высокой степенью герметичности, а также быть рассчитанными на определенное давление.
2. Для создания давления может применяться компрессор.
3. Давление передается на рабочий орган через гидравлический цилиндр.

Самодельный трубогиб для профильной трубы – схема, чертежи, видео

Конструкция #2 – механизированное мощное устройство

С процессом сборки простейшего трубогиба с домкратом ознакомит следующая фото-подборка.

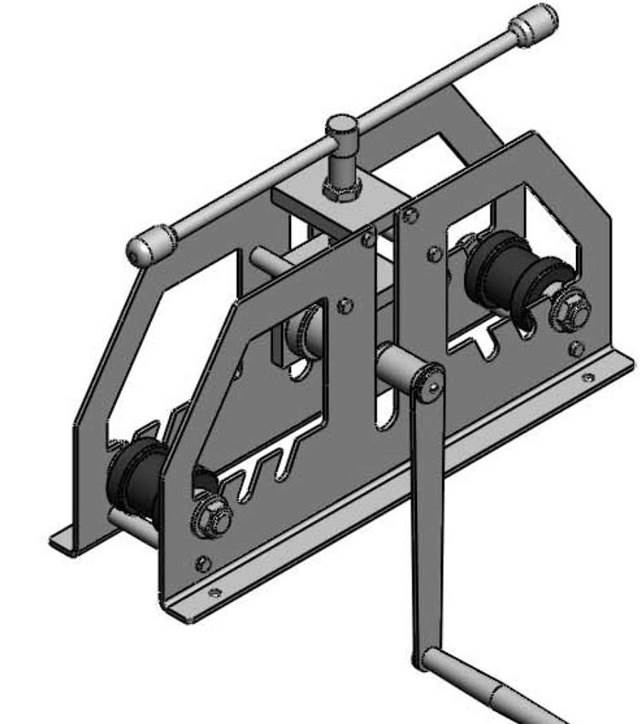

Самодельный роликовый трубогиб

Профиль помещается в пространстве между роликами упорный по верху трубы, опорные снизу трубы.

• три отрезка широкого швеллера;
• три отрезка узкого швеллера;
• петлевой замок;
• три ролика, установленных на подшипниковые узлы;
• рукоятка подачи с переходной втулкой;
• автомобильный домкрат.

Инструктаж по использованию трубогибов

Лучшие варианты самодельных трубогибов для профиля

С процессом сборки простейшего трубогиба с домкратом ознакомит следующая фото-подборка.

Изготовление намоточного трубогиба

Профиль помещается в пространстве между роликами упорный по верху трубы, опорные снизу трубы.

1. Швеллер – 1 метр.
2. Листовое железо.
3. Три вала.
4. Две звездочки.
5. Металлическая цепь.
6. Шесть подшипников.
7. Металлическая 0,5-дюймовая труба для изготовления воротов – 2 метра.
8. Втулка с внутренней резьбой.
9. Прижимной винт.

Конструкция #1 – ручной трубогиб

Необходимые элементы конструкции

На гидравлических станках можно с успехом выполнять гибку профильных труб из разных материалов, а также толстостенных изделий.

Устройство станков для сгибания труб

Затем я использую болт 1 2 дюйма, который будет служить осью для малого ролика ему я тоже отпилил головку.

Мнение эксперта

Супер Марио, Доктор сантехнических наук

По всем вопросам обращайтесь ко мне!

Задать вопрос эксперту

Арбалетный трубогиб для круглой трубы Выполнять такую операцию можно как холодным, так и горячим методом, предполагающим предварительный нагрев участка трубы.

• шаблон закрепляют на плоскости или в тисках вертикально;
• один конец трубы фиксируют неподвижно строительными шпильками или в тисках в начале шаблона;
• на свободный конец трубы давят вручную или при помощи лебедки, придавая ей изгиб по шаблону.

Необходимые элементы конструкции

Трубогиб своими руками: чертеж, видео инструкция

Храповый механизм является более легким и менее габаритным, если сравнивать с гидравлическим приводом.

Самодельный трубогиб для профильных труб

Чтобы сделать устройство для получения изгиба профильных труб, необходимо выполнить следующие процедуры.

Конструкция #3 – гидравлический вариант трубогиба

Из видеоролика вы можете узнать, как выглядит самодельный трубогиб на станине.

Рекомендуется работать с роликами такой конфигурации, которая соответствует профилю трубы.

Мнение эксперта

Супер Марио, Доктор сантехнических наук

По всем вопросам обращайтесь ко мне!

Задать вопрос эксперту

Особенности технологии изгиба труб Толстостенные мощные профили согнуть в одной-двух точках можно простым способом технологичных подрезов.

• основания – толстой металлической платформы, на которую крепят остальные детали;
• металлической вилки;
• направляющего ролика;
• рабочего колеса.

Изготовление гидравлического трубогиба

Устройство станков для сгибания труб

Учитывая, что ширина 206-го подшипника 15 мм, он достаточно плотно входит внутрь этой заготовки.

Устройство трубогиба

При помощи рычага проводится оборачивание заготовки вокруг шаблона, в качестве которого также применяется ролик определенного диаметра.

Виды трубогибов

Как сделать самодельный трубогиб для профильной трубы полное руководство с чертежами.

Мнение эксперта

Супер Марио, Доктор сантехнических наук

По всем вопросам обращайтесь ко мне!

Задать вопрос эксперту

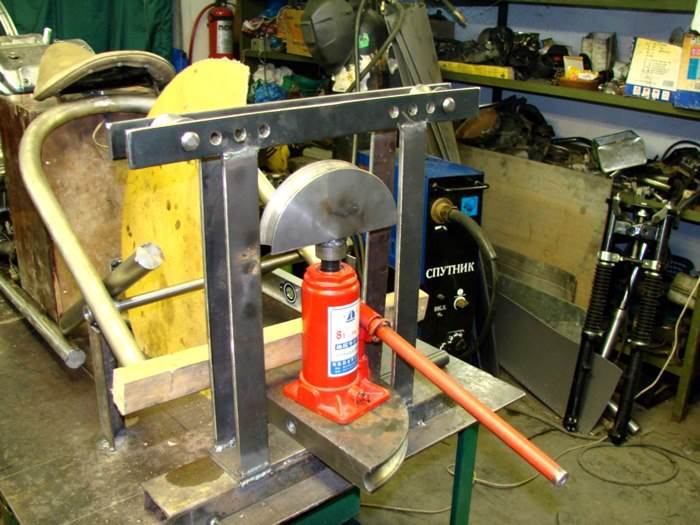

Делаем трубогиб из домкрата Независимо от способа изгиба открытая или полузакрытая самодельный трубогиб должен включать в себя.

1. Сменный профилированный ролик, по которому будет производиться обжатие.
2. Деформирующий рычаг, с помощью которого производится изгиб трубы.
3. Фиксатор одного из торцов.
4. Переналаживаемый шаблон или ограничитель хода рычага.
5. Защитный кожух.
6. Основание.

Методы гибки труб при помощи самодельного станка

Делаем арбалетный трубогиб

Учитывая, что ширина 206-го подшипника 15 мм, он достаточно плотно входит внутрь этой заготовки.
