Ремонт и доработка динамических головок

В статье описаны методы устранения различных неисправностей головок громкоговорителей, а также некоторые их доработки с целью повышения долговечности и качества звуковоспроизведения, связанного с заменой материалов подвижной системы.

Помимо замены подвесов, многие интересуются технологией устранения других неисправностей головок: смещений в магнитной системе (МС), обрыва подводящих проводов или катушки, дефектов центрирующей шайбы, разрывов диффузора, помятости пылезащитного колпачка. В этой статье описаны методика устранения перечисленных неисправностей, а также некоторые методы улучшения звучания АС.

У автомобильных головок зазор нередко забивается грязью, что выводит их из строя. Для ремонта необходимо отклеить диффузор, выдержать МС некоторое время в воде и затем промыть зазор под сильной струей воды. Приставшие к краям зазора металлические частицы можно удалить длинной швейной иглой (они прилипают к ее острию) или полоской металла от пивной банки с загнутой внутрь кромкой.

Клеевое соединение деталей МС размягчают ацетоном; лучше это делать, поместив ее в целлофановый пакет и налив туда растворитель. Для исключения испарения пакет нужно обвязать вокруг МС.

Многие МС головок склеены эпоксидной композицией, которая размягчается при 150. 200 °С. Поэтому шайбу такой МС можно нагреть утюгом, настроенным на максимальную температуру, или поставить МС на раскаленную сковороду.

1. свить их из двух-трех проводов МГТФ;
2. продеть три-четыре хлопчатобумажные нитки в экранную оплетку с проводниками подходящего сечения или в «фитиль» для отсоса олова при пайке;
3. использовать литцендрат или тонкий многожильный провод в изоляции, предназначенный для подключения акустических систем.

Наиболее долговечные подводящие провода — из литцендрата.

После припайки место крепления подводящих проводов к диффузору следует густо промазать клеем «Момент-кристалл» во избежание излома. Неизолированные провода желательно промазать клеем «Момент-кристалл», разведенным в соотношении 1:1 растворителем 650 или 646.

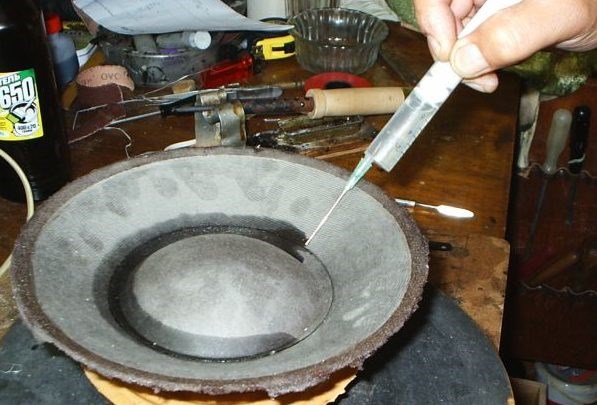

Для устранения вздутий необходимо сделать небольшой разрез и шприцем с тонкой иглой ввести в него клей БФ или аналогичный и разровнять; если отслоение не прилипает, то в зазор вставляют оправку.

При нарушенной центровке следует вновь центрировать катушку.

Неровности металлического каркаса катушки (гильзы) можно выгладить изнутри твердым предметом, например, карандашом, ручкой отвертки и т. п.

Для устранения посторонних предметов и грязи из зазора магнитной системы необходимо отклеить диффузор и очистить зазор МС.

Более слабые признаки шумов (скрипы, шуршание, щелчки) появляются при частичном отклеивании витков катушки.

Расклеившуюся катушку пропитать такими типами клея, как БФ-2 БФ-4, БФ-19.

Шайбы могут быть источником призвуков при отклеивании или разрыве.

Провисшие (вытянутые) шайбы легко выправить над кипящим чайником, держа ремонтируемую головку за диффузор и быстро проворачивая шайбу по кругу. При этом упирают носик чайника с паром в шайбу в направлении сгибания, как показано на фото 2.

Мнение эксперта

Знайка, главный эксперт в Цветочном городе

Задавайте мне свои вопросы, и я помогу разобраться!

Задать вопрос эксперту

Имеется в наличие — чудо дизайнерской мысли, когда то бывшее колонкой S-30 10АС-222 , теперь выполняющее функции одного из автосабов. Если же вы хотите уточнить нюансы, обращайтесь ко мне!

Замена подвеса на акустическом динамике

Рекомендуем к данному материалу .

Мнения читателей

Оборвало наружную часть резинового подвеса (sony SS-L90VH). варианты его лечения. пожалуйста.

А как мне японца вычухать? У меня JVC sk- s21. В зазоре полно мусора магнитного! Запороть его не хочу! Я потом не прощу себе этого!

У меня есть 2 колонки орбита c30.максимал у них 75в 4ом вопрос осилит ли их усь на tda 7294 как я знаю некоторые усь на tda после половины громкости горят.выдержит ли tda7294?

Динамики от S90 мотаются элементарно, разбираешь, он разбирается как конструктор при помощи растворителя. советов по перемотке катушек в инете немерено. удачи!

У меня есть Динамик от s90 но на ней была испорчена катушка как самому по новой намотать ее ответ те плиз

Вы можете оставить свой комментарий, мнение или вопрос по приведенному выше материалу:

Заклеиваем динамик

Динамиков, как правило, в аудио системе больше, поэтому вам пригодится инструкция по их заклеиванию:

• Если ваш динамик начинает выдавать посторонние шумы, это значит, что он мог от времени прохудиться
• Для заклеивания динамика, достаточно приобрести клей «Момент» («сабвуферный клей» и клей «для динамиков» не существует) и взять кусочек ткани либо бинта
• А если повреждение его значительное, тогда вам без паяльника уже не обойтись

Чтобы отремонтировать динамик своими руками, вам нужны:

Читайте также: Схемы гибридных усилителей низкой частоты. Гибридный усилитель Zarathustra. Теперь разберемся с лампами

Мнение эксперта

Знайка, главный эксперт в Цветочном городе

Задавайте мне свои вопросы, и я помогу разобраться!

Задать вопрос эксперту

Из плотной брезентовой ткани вырезать кусочки в виде небольших квадратов, которыми будут заклеены места с осыпавшейся подвеской. Если же вы хотите уточнить нюансы, обращайтесь ко мне!

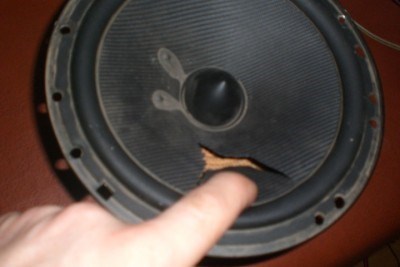

Как заделать дырку в автомобильном динамике

Предупреждения

• Не следует ожидать, что отремонтированные динамики будут работать как новые. В конце концов, динамики спроектированы с учетом многих факторов и материалы подобраны, чтобы обеспечить планируемое качество звука (за которое вы заплатили). Любые изменения в динамиках приведут к изменениям в их спецификациях (за которые вы заплатили). Быстрый ремонт не следует использовать как альтернативу полной замене, он подходит только как временное решение до покупки новых динамиков.
• Количество лака можно определить в зависимости от уровня басов, которые проходят через динамик. Басовые звуки (низкочастотные звуки) заставляют динамик вибрировать больше, чем высокочастотные звуки, и сильнее «напрягают» материал диффузора.

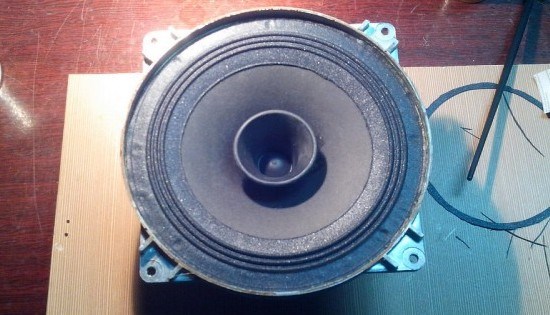

Наиболее часто происходит частичное или полное повреждение подвеса. Ремонт колонки с заменой поврежденного подвеса на новый за 6 шагов:

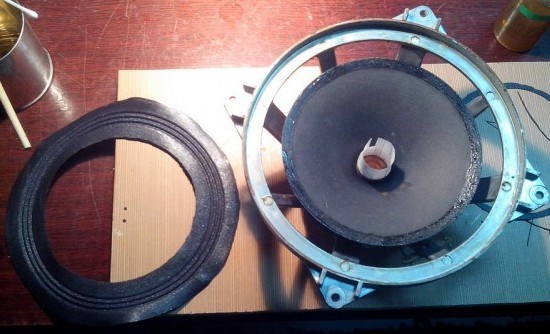

1. Произвести выемку поврежденного подвеса. Он легко снимается с помощью плоской отвертки, если места склейки с диффузором предварительно прогреть горячим воздухом.
2. Очистить диффузор и корпус от остатков клея с помощью растворителя. Операцию можно повторить дважды. Попадание растворителя на кожу может вызвать раздражение. Работы должны производиться в резиновых перчатках.
3. Установить диффузор по центру таким образом, чтобы он не соприкасался с катушкой.
4. Нанести кисточкой клей SL тонким слоем (не более 3 мм) по контуру диффузора и подвеса.
5. Приложить новый подвес к диффузору, прижать склеиваемые поверхности, выдержать 10-20 минут до первичного схватывания.
6. Через 24 часа произвести сборку динамика и тестирование.

Ремонт частично поврежденного подвеса без выемки за 6 шагов:

1. Демонтировать динамик из корпуса.
2. Очистить от пыли и грязи.
3. Аккуратно кисточкой легкими движениями нанести силиконовый герметик на оставшуюся часть резинового подвеса, поддерживая снизу те места, где резина лопнула. Оставить на 30 минут для схватывания.
4. Из плотной брезентовой ткани вырезать кусочки в виде небольших квадратов, которыми будут заклеены места с осыпавшейся подвеской. Промазать силиконом квадраты и места склеивания на диффузоре и диффузородержателе, куда они будут наклеены. Сверху наклеенных квадратов нанести слой силикона. Оставить на 30 минут.
5. Нанести еще один слой силикона плотным слоем по контуру восстановленного подвеса и оставить на 24 часа.
6. Поставить динамик на место в корпус, провести тестирование.

Заклеить динамик можно самостоятельно, однако, в таком случае, необходимо выполнять все рекомендации.

Мнение эксперта

Знайка, главный эксперт в Цветочном городе

Задавайте мне свои вопросы, и я помогу разобраться!

Задать вопрос эксперту

Аккуратно припаиваем проводок на место, загибаем медные усики и проклеиваем клеем Момент, БФ-2 место прилегания проводка к диффузору. Если же вы хотите уточнить нюансы, обращайтесь ко мне!
